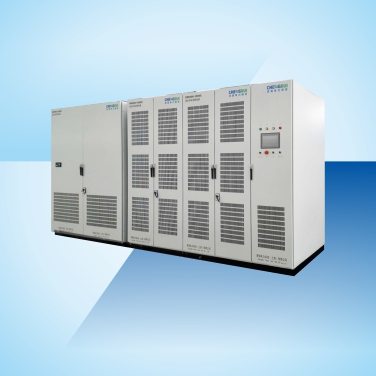

高压岸电变频电源

产品介绍

产品介绍 基于成熟的电力电子和控制平台化技术，公司研制了2000kVA、3000kVA、4000kVA、5000kVA、8000kVA等中压系列化岸电变频电源产品，可以满足用户高压大容量上船需求。

产品特性 1）输出变压器采用真气真空浸渍绝缘漆和喷涂高温防护漆处理，具有较高的绝缘级别和防护能力。 2）具有多重保护装置，保障系统安全和正常运行。 3）具有输入计量柜单元，计量显示输入电压、电流、功率、功率因数、电能量等。 4）具有多路输出配电计量单元，对用户负荷进行配电，配电单元电网电压异常、直流过欠压、短路、过流、接地故障、通讯故障、过载、过热等多重保护装置。 5）可以对每路电出的电压、电流、功率、功率因数、电能量等进行计量显示。 6）可根据用户现场使用要求，对每路配电输出配置专用的电缆接驳接口，方便快速连接。 7）可提供有线或无线数据传输服务，通过计算机采集系统数据，监控系统运行。

规格参数

输入 额定输入电压 10kV±10%（含变压器） 额定输入频率 50Hz 输入模块 H 桥级联整流或三电平有源前端整流 输入电流总相对谐波含量（THD) ≤4% 输出 额定输出电压 6KV/6.6KV 输出频率范围 50Hz/60Hz 输出模块 IGBT或IEGT 电压源变流器 效率 99%(典型）（不含变压器） 输出电压总想对谐波含量（THD) ≤3% 输出频率稳定精度 ±0.1% 控制运行 短路电流限制 1.3倍过流1分钟 闭环稳压 从滤波器后取样，作闭环稳压 电压调整 随负载变化调整输出电压。补偿线路压降，曲线可设定 诊断 开机自检，运行中实时检测诊断 保护功能 电网电压异常保护、输出缺相保护、防雷保护、直流过欠压保护、短路保护、 过流保护、接地故障保护、过湿保护、通讯故障保护、过载保护、过热保护等。 使用条件 运行温度 -20~+50℃ 存储温度 -40~+70℃ 海拔 0~2000米（超过2000米时需降容使用） 湿度 <90% 冷却方式 水冷或强迫风冷 防护等级 IP54 或 IP20
